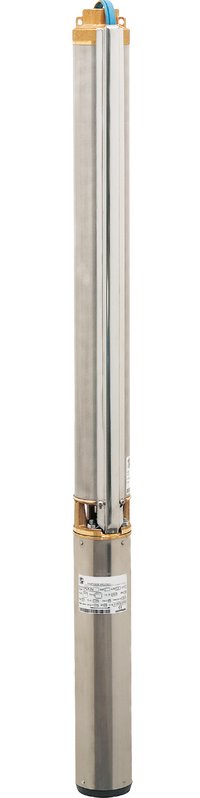

Pompe immergée série SX - pour puits de 4"

11_Unterwasserpumpe_U_Pumpe_SX

Pompe immergée multicellulaire puissante pour puits profonds

pour installation dans un puit de 4" diamètre intérieur 100mm



SX 50 - SX 80 - SX 100 - SX 150 - SX 200 - SX 300 - SX 425


convient pour le débit l'eau claire et propre pour l'irrigation, l'arrosage, l'alimentation

en eau de la maison ou du jardin, l'industrie.



Avantages techniques du produit:

  • produit en Europe

  • pompe multicellulaire puissante

  • sans entretien et durable

  • faible niveau sonore

  • design compact

  • convient pour un fonctionnement continu

Données techniques:

  • diamétre extérieur 98 mm pour puits 4"

  • corps de pompe: acier inox

  • turbines et diffuseurs: noryl

  • raccord de pression: laiton

  • clapet de retenue incorporée



Les pompes sont disponibles avec des moteurs de 230 Volt ou 400 Volt.

Les pompes immergée version 230 Volt sont fournies avec un condenseur externe.

Cela peut être commandé à un coût supplémentaire. Voir accessoires.

Pour monter le condensateur, nous recommandons d'utiliser le boîtier de commande DPC.



Les pompes sont livrées avec extrémité de câble courte, qui peut être rallongée sur demande

à l'aide d'un manchon thermorétractable moyennant un supplément.



SX 50

Débit max. 3 m³/h

Type Moteur m³/h 0 0,6 1,2 1,8 2,4 3,0
SX 50/7 0,37 kW m 48 46 41 34 27 17
SX 50/11 0,55 kW m 76 72 65 53 42 27
SX 50/15 0,75 kW m 104 99 88 73 57 37
SX 50/21 1,10 kW m 146 138 124 102 81 52
SX 50/28 1,50 kW m 194 185 165 136 108 70
SX 50/41 2,20 kW m 285 271 242 199 158 103
SX 50/50 3,00 kW m 347 330 296 243 193 125

SX 80

Débit max. 4,2 m³/h

Type Moteur m³/h 0 1,8 2,4 3,0 3,6 4,2
SX 80/5 0,37 kW m 35 30 26 23 18 12
SX 80/8 0,55 kW m 56 48 42 37 29 19
SX 80/11 0,75 kW m 77 66 58 52 41 26
SX 80/16 1,10 kW m 111 96 85 74 58 39
SX 80/22 1,50 kW m 153 132 117 102 80 52
SX 80/32 2,20 kW m 223 192 171 145 113 72
SX 80/41 3,00 kW m 286 246 219 185 145 95
SX 80/55 4,00 kW m 384 330 294 249 195 128

SX 100

Débit max. 6 m³/h

Type Moteur m³/h 0 3,0 3,6 4,2 4,8 5,4 6,0
SX 100/5 0,37 kW m 31 24 21,5 19 15 11 7
SX 100/8 0,55 kW m 50 38 34 30 24 18 12
SX 100/11 0,75 kW m 69 52 47 41 33 25 17
SX 100/16 1,10 kW m 101 75 67 57 47 36 25
SX 100/22 1,50 kW m 139 102 94 78 65 49 36
SX 100/32 2,20 kW m 202 150 134 114 94 72 48
SX 100/40 3,00 kW m 250 186 166 141 116 90 60
SX 100/54 4,00 kW m 337 251 224 190 156 121 81
SX 100/72 5,50 kW m 445 340 300 260 220 160 98

SX 150

Débit max. 9 m³/h

Type Moteur m³/h 0 4,8 5,4 6,0 7,2 9,0
SX 150/6 0,75 kW m 42 30,5 28 25,5 20 10
SX 150/10 1,10 kW m 70 51 47 43 33,5 17
SX 150/13 1,50 kW m 92 67 62 56 44 22
SX 150/19 2,20 kW m 134 98,5 90 83 63 30
SX 150/25 3,00 kW m 175 129 120 108 81 39
SX 150/34 4,00 kW m 238 178 165 147 111 53
SX 150/43 5,50 kW m 302 231 214 194 144 70

SX 200

Débit max. 14,4 m³/h

Type Moteur m³/h 0 7,8 8,4 9,6 10,8 14,4
SX 200/6 1,10 kW m 38,5 29 28 25 23 12
SX 200/9 1,50 kW m 58 44 42 38 34 19
SX 200/13 2,20 kW m 81 62 60 54,5 49 28
SX 200/17 3,00 kW m 106 83 79 72 63 35
SX 200/24 4,00 kW m 149 117 112 102 89 49
SX 200/30 5,50 kW m 188 146 140 129 114 65
SX 200/40 7,50 kW m 251 195 187 172 152 86

SX 300

Débit max. 19,2 m³/h

Type Moteur m³/h 0 10,8 12,6 14,4 16,2 19,2
SX 300/8 2,20 kW m 61 45 40 33 27 13
SX 300/11 3,00 kW m 84 62 55 47 38 19
SX 300/15 4,00 kW m 113 85 75 62 50 26
SX 300/21 5,50 kW m 158 119 105 87 70 36
SX 300/28 7,50 kW m 210 158 139 117 93 48
SX 300/35 9,30 kW m 252 190 167 140 112 58

SX 425

Débit max. 24 m³/h

Type Moteur m³/h 0 12,6 14,4 16,2 20,4 24
SX 425/10 2,20 kW m 51 36,5 34 31 23,5 14
SX 425/13 3,00 kW m 67 48 44 40,5 31 18
SX 425/18 4,00 kW m 93 67 62 57,5 44 29
SX 425/24 5,50 kW m 124 90 83,5 77 59 39
SX 425/31 7,50 kW m 160 116 108 99 76 48

Indication série SX 425:

Le type de pompe SX 425 ne doit pas être utilisé sans contre-pression. Cela peut causer des dommages. Le débit d'eau ne doit pas dépasser 400 l/min.
