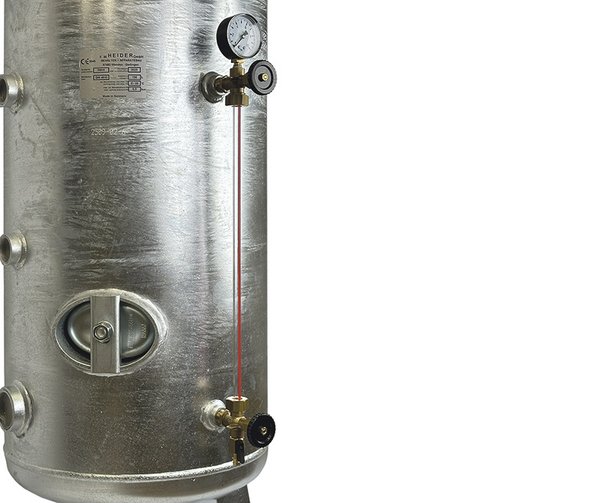

Garnitures de niveau d'eau
Garnitures de niveau d'eau en laiton
avec joints résistants à huile
Raccordement pour le réservoir: ½"
Raccordement en haut: ¼" pour manomètre
Livraison par paire (partie supérieure et partie inférieure)
au choix avec volant en laiton ou volant en bakélite
au choix avec robinet de vidange ou bouchon
Garniture de niveau d'eau
n° 1aa
|
Volant à main
|
bakelit
|
|
Supérieure
|
1/4" pour manomètre
|
|
Inférieur
|
bouchon
|
Garniture de niveau d'eau
n° 1ab
|
Volant à main
|
bakelit
|
|
Supérieure
|
1/4" pour manomètre
|
|
Inférieur
|
robinet vidage
|
Garniture de niveau d'eau
n° 1ac
|
Volant à main
|
laiton
|
|
Supérieure
|
1/4" pour manomètre
|
|
Inférieur
|
bouchon
|
Garniture de niveau d'eau
n° 1ad
|
Volant à main
|
laiton
|
|
Supérieure
|
1/4" pour manomètre
|
|
Inférieur
|
robinet vidage
|
Tube pour garnitures d'eau
XTR
|
Installation sécure sans embouts
|
|
à couper rapidement
|
|
avec bande réflexe rouge
|
|
Longueurs: 500 - 1.600 mm
|
Aérateur pour pompes centrifuges pour remplissage
automatique de coussin d'air dans réservoirs galvanisés.
Pression max.: 10 bar
Disponible en deux dimensions:
Réservoir jusqu'à 500 l - raccord: ½" x ½"
Réservoir jusqu'à 2.000 l - raccord: ½" x ¾"
A - La pompe centrifuge s'arrête. Le réservoir est rempli d'eau.
B - Quand la pompe démarre, l'eau est chassée du réservoir entrainant une dépression qui permet l'éntree de l'air par une soupape.
C - L'aérateur se remplit d'air jusqu'à ce que le niveau ferme l'orifice qui les relie.
D - À l'arrêt de la pompe, l'aérateur se décharge de l'air qui se place dans l'haut du réservoir.
Le robinet de purge est installé dans la tube verticale sous le clapet de retenue, dans
la partie située à la hauteur du niveau de l'eau (il doit pouvoir aspirer de l'air) et sert à remplir
le coussin d'air dans les réservoirs lors de démarrage d'une pompe immergées.
La pompe immergée ne doit pas être équipée d'un clapet de retenue,
sinon, il doit être retiré ou une robinet de sortie d'eau doit être
installée dans la couche aquifère au-dessus de la pompe.
Le flotteur du robinet de purge est installé dans le réservoir et peut laisser s'échapper un excès d'air.
Lorsque la pompe immergée s'arrête, l'eau retourne dans le puits soit par la pompe immergée,
soit par le robinet de sortie d'eau. Le robinet purgeur permet à l'air de remplir la conduite.
Lors du prochain démarrage de la pompe, l'air est pressé dans le réservoir.
