Réglage du pressostat
Comment régler correctement la pression
Le pressostat de la pompe domestique est réglé en usine et doit être adapté
à la puissance de la pompe et à vos besoins lors de l'installation de la pompe sur place.
+ Augmenter la pression - tourner dans le sens des aiguilles d'une montre
- Réduire la pression - tourner dans le sens inverse des aiguilles d'une montre

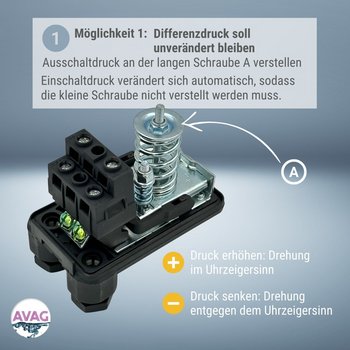

1. La pression différentielle doit rester inchangée
Régler la pression d'arrêt à l'aide de la vis longue (A).
- La pression de mise en marche change automatiquement, ce qui évite d'avoir à régler la petite vis.

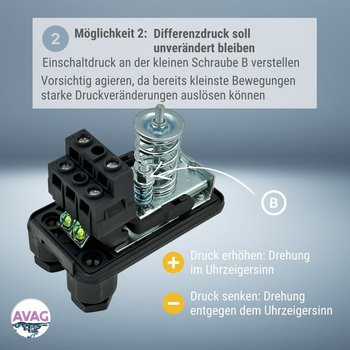

2. la pression de difference doit être regée.
- Régler la pression de mise en marche à l'aide de la petite vis (B).
- Attention : procédez avec précaution, car le moindre mouvement peut déjà entraîner d'importantes variations de pression.
3. La pression de prise en marche et d'arrêt doivent être réglées.
- Desserrer complètement la vis de réglage (B).
- Régler la pression d'enclenchement sur la vis longue (A)
- Visser ensuite la vis courte (B) jusqu'à ce que la pression de coupure souhaitée soit atteinte.
Plage de pression réglable Pressostat
Pressostat PM/PT 5:
Réglage de la pression ajustable: 1 – 5 bar
Différence de pression réglable: 0,6 – 2,3 bar
Pressostat PM/PT 12:
Réglage de la pression ajustable: 3 – 12 bar
Différence de pression réglable: 1,5 – 5,0 bar
Réglages recommandés pour les pompes :
| ACM 100 - INOX ACM 100 | CAM 100 - INOX 100 | |
|---|---|---|
| Pression d'arrêt | 3,0 - 4,0 bar | 3,0 - 4,0 bar |
| Pression de mise en marche | 2,0 - 3,0 bar | 2,0 - 3,0 bar |
| MPX - MPA | CAB - CAM 200/300 | |
|---|---|---|
| Pression d'arrêt | 3,0 – 4,5 bar | 4,5 – 5,5 bar |
| Pression de mise en marche | 2,5 - 3,5 bar | 3,7 - 4,0 bar |
